用光电探测器测量脉冲激光器脉宽常见问题解析

用光电探测器测量脉冲激光器脉宽常见问题解析

  光电探测器是测量激光脉冲宽度和重复频率常用的器件，其核心原理是将光脉冲转换为电信号，再通过示波器或频谱分析仪读取其时域参数。但关键限制在于：光电探测器的响应速度必须快于激光脉冲本身，否则测到的只是探测器自身的响应时间。

测量系统组成

典型的测量链路如下：激光脉冲 → 衰减器（防止探测器饱和）→ 光电探测器 → 示波器 / 频谱分析仪

直接测量法（纳秒至几十皮秒）

对于纳秒级（如Q开关激光）以及低至几十皮秒的脉冲，可以直接用高速光电探测器配合宽带示波器进行测量。

脉冲宽度测量：将探测器输出接入示波器，读取脉冲波形的半高全宽（FWHM）。需要注意，示波器显示的脉宽是激光脉宽与探测器响应（上升时间）的卷积结果。如果探测器上升时间远小于激光脉宽，测量结果才近似真实值。

重复频率测量：让示波器显示两个连续的脉冲波形，测量两个脉冲峰值之间的时间间隔，即脉冲周期T，重复频率 f = 1/T。

探测器选型原则：探测器的上升时间应不超过被测脉宽的1/5，以保证波形失真可控。例如，测量100 ps的脉冲，应选择上升时间约20 ps或更快的探测器。

50 Ω匹配：为了获得最高速度，探测器通常需要50 Ω终端匹配。这能避免信号反射，保证波形无振铃或畸变。

    用光电探测器测量激光脉冲宽度，虽然原理直观，但实际中有若干容易引入误差的环节，需要逐一注意。

1. 探测器带宽是否足够

这是最根本的限制。示波器上显示的脉宽是激光真实脉宽与探测器响应（主要是上升时间）的卷积。

• 经验准则：探测器上升时间应 ≤ 被测脉宽的 1/3～1/5。
• 若脉宽接近或短于探测器上升时间，测到的基本是探测器自身的响应，数据不可用。
• 注意区分上升时间和脉冲响应宽度：有些探测器上升时间很快，但存在拖尾，同样会扭曲脉宽。

2. 示波器带宽与采样率

探测器再快，示波器不够快也没用。

• 示波器带宽应 ≥ 探测器带宽，通常建议为信号最高频率分量的 3～5 倍。
• 采样率应满足奈奎斯特准则，实际建议 ≥ 5 倍于示波器带宽，否则波形会因采样不足而失真。
• 探头和电缆也要匹配：普通探头会大幅降低带宽，应使用 50 Ω 同轴电缆直接连接。

3. 阻抗匹配

• 高速测量必须用 50 Ω 终端匹配。若用高阻抗负载，电缆电容和反射会导致波形振铃、展宽或畸变。
• 匹配不良会直接改变测得的脉宽，尤其是在皮秒量级。

4. 避免探测器饱和

• 激光峰值功率过高会使探测器饱和，导致波形削顶、展宽，甚至损坏器件。
• 应使用中性密度滤光片衰减光功率，使探测器工作在线性区。
• 同时注意平均功率和峰值功率都不可超标，超快脉冲的峰值功率往往很高。

5. 波长匹配

• 探测器的光谱响应范围必须覆盖激光波长。例如，硅探测器在1064 nm以后响应急剧下降，InGaAs探测器则适合800–1700 nm。
• 在响应边缘波长处，探测器的响应度和速度都可能变差。

6. 脉冲能量与重复频率

• 高重复频率下，若平均功率过高，探测器温升会影响响应。
• 低重复频率时，示波器触发和同步可能困难，需要合适的触发源。

7. 触发与同步

• 测量脉宽时，示波器触发应稳定。对于低重频或单次脉冲，需用快速光电二极管作为触发或使用延迟线。
• 触发抖动会叠加到波形上，使脉宽看起来变宽。

8. 区分真实脉宽与测量系统响应

• 若探测器上升时间为 τ_det，示波器上升时间为 τ_scope，则系统总上升时间近似为：τ_sys ≈ √(τ_det² + τ_scope²)
• 测得的脉宽 τ_meas 与真实脉宽 τ_real 的关系也受此卷积影响。只有在 τ_sys ≪τ_real 时，τ_meas 才接近真实值。

9. 电缆与连接器的影响

• 长电缆会衰减高频分量，使脉冲上升沿变缓、脉宽展宽。
• 连接器接触不良会引入反射和额外损耗。

10. 超短脉冲的局限

• 当脉宽进入皮秒以下（飞秒）时，任何电子学方法都无能为力，必须改用自相关仪、FROG等光学方法。
• 光电探测器此时只能用于监测重复频率、脉冲序列稳定性和相对幅度。

  一句话总结：用光电探测器测脉宽，核心是保证探测器带宽、示波器带宽、阻抗匹配三者都远快于被测脉冲，同时避免饱和、波长失配和触发问题；一旦脉宽接近或短于探测器响应，就必须改用光学自相关方法。

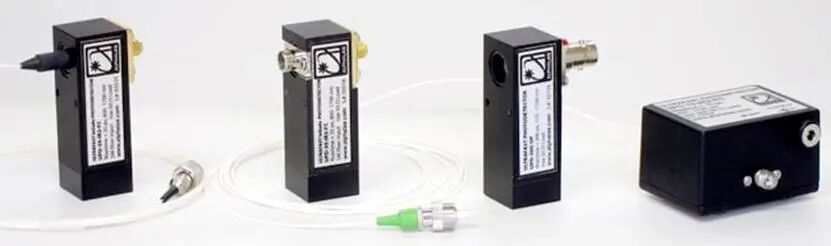

德国Alphalas公司的UPD系列超快光电探测器

    由德国Alphalas公司研制的UPD系列超快光电探测器适合用于测量从直流到25 GHz的光波形。各型号的上升时间短至15ps，光谱范围覆盖170至2600nm。

    所有光电二极管均封装在紧凑坚固的铝制外壳中，可使用电池或外部电源进行偏置。

硅型光电探测器的紫外扩展版本是覆盖170至1100nm光谱范围的商用产品。

另一类独特的紫外敏感InGaAs光电探测器可用于检测350至1700nm范围内的激光脉冲，因而具有市面上最宽的光谱范围和最高的速度。

用户可自由选用50 Ω终端电阻以实现最高速度运行，或选用高阻抗负载以获得大信号。这为各种应用保证了最大的灵活性。

结合我们的BBA系列宽带高增益放大器，这些高速光电探测器是昂贵且笨重的雪崩光电二极管的有利替代方案。

现有42款独特的光电二极管型号！ALPHALAS GmbH已发布新型超快光电二极管，将产品系列拓展至更快的上升时间和从紫外到红外的更宽波长范围。

UPD系列超快光电探测器的特点：

超高速运行
上升时间：低至15皮秒
带宽：高达25 GHz
光谱范围：170–2600纳米（紫外至红外）

紧凑设计
电池或外部电源供电
提供自由空间光束型、FC/PC插座型，或单模光纤尾纤型

UPD系列超快光电探测器的应用：

脉冲波形测量
脉冲持续时间测量
精确同步
模式拍频监测
外差测量

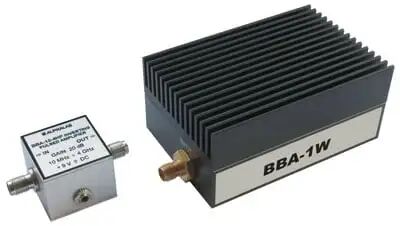

BBA系列宽带脉冲放大器

BBA系列超快宽带放大器在电信、高速电子学，尤其是激光与光子学研究中具有广泛的应用。

BBA系列主要设计用于放大我们UPD系列超快光电探测器的信号。这一组合是雪崩光电二极管的廉价替代方案。

+20 dB增益版本BBA-10（幅度放大×10）具有仅2.8 dB的极低噪声。BBA-10-4HP是高功率/高频版本，在50 Ω负载上输出功率高达70 mW，峰值幅度最大2.6 V。其增益可扩展至4 GHz和+13 dB。高功率BBA-1W型号在50 MHz至1 GHz范围内具有1 W输出功率。

更高增益（×15或×100）可由BBA-15和BBA-100型号提供。

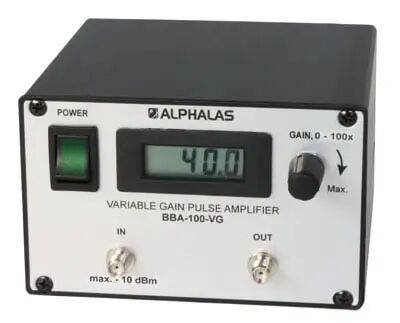

可变增益型号BBA-100-VG在各种应用中提供最大的灵活性。幅度放大高达100倍，可检测低电平信号。

单电源供电和紧凑设计确保用户友好操作。
